Digitale Planung und montagegerechte Vorfertigung ermöglichen die präzise Umsetzung einer komplexen radialen Dachgeometrie.

Koblenz – Im historischen Areal rund um das York Minster in England bietet das Heritage Quad Raum für traditionelle Handwerksberufe, die zum dauerhaften Erhalt der gotischen Kathedrale beitragen. Die Dachkonstruktion des von Tonkin Liu Architects entworfenen Baus folgt einer komplexen radialen Geometrie, die sich nahtlos in die Umgebung einfügt. Die Aluminium-Stehfalzprofile wurden dreidimensional geplant, individuell gefertigt und montagegerecht auf die Baustelle geliefert.

Zeitgenössische Architektur im historischen Kontext

Das Umfeld des York Minster ist von historischen Bauten geprägt. In diesen Kontext ordnet sich das Heritage Quad mit seiner quadratischen Grundform und dem zentralen Innenhof ein, um den die Werkstatt- und Ausbildungsbereiche angeordnet sind. Die quadratische Grundform des Gebäudes wird durch eine Dachfläche mit kreisförmiger Geometrie ergänzt, deren Dachkante wellenförmig verläuft und an die Gewölbestrukturen des Umfelds erinnert. Zugleich erfüllt die Form eine funktionale Aufgabe: Durch die radiale Anordnung der Dachpaneele wird das Regenwasser zum Innenhof geführt, damit es dort ablaufen kann.

Maßarbeit für die Dachgeometrie

Da die Arbeiten bei laufendem Betrieb der Kathedrale stattfanden, waren eine präzise Planung und ein reibungsloser Bauablauf erforderlich: Die ungewöhnliche Form der Dachfläche mit zum Innenhof hin verjüngten Aluminium-Stehfalzprofilen schloss zusätzlich eine standardisierte Fertigung aus. Gemeinsam mit dem ausführenden Dachbauunternehmen Axis Group entwickelte Kalzip deshalb einen digitalen Planungs- und Fertigungsprozess: Jedes Paneel wurde dreidimensional modelliert, millimetergenau zugeschnitten und montagefertig geliefert. Dieser Vorgang ermöglichte einen planbaren Bauablauf und der Betrieb der Kathedrale konnte uneingeschränkt weiterlaufen.

Aluminium-Stehfalz in Bronze B40

Auch in der Umsetzung wurde auf das historische Erbe des Ortes geachtet. Während die Ausführung des Daches mit dem Aluminium-Stehfalzsystem Kalzip 65/400 mit einer Materialstärke von einem Millimeter alle technischen Anforderungen erfüllt, wurde für die Dachbahnen die Oberflächenveredelung AluPlusPatina in Bronze B40 gewählt. Die matte, vorbewitterte Optik stellt einen Bezug zur Kalksteinarchitektur des York Minster her und fügt den Neubau zurückhaltend in das Umfeld ein.

„Das Heritage Quad ist eine perfekte Verbindung aus Entwurf, Handwerk und Materialinnovation. Dieses Projekt zeigt beispielhaft, wie unsere Systeme selbst die komplexesten architektonischen Visionen unterstützen“, erklärt Rob Crompton, Regional Sales Manager North England bei Kalzip.

Konstruktion und Dachaufbau

Getragen wird die doppelt gekrümmte Dachfläche von einer Brettschichtholzkonstruktion, die Webb Yates Engineers planten und Buckland Timber fertigte. Mit dem Flexicon-Unterstützungssystem von Kalzip lassen sich die Stehfalzbahnen an die komplexe Geometrie anpassen und gleichmäßig ausrichten. In den Dachaufbau wurden ebenfalls die Kalzip Plus 40-Dämmmatte und die Dampfsperrlage Clear VCL integriert. Sie sorgen für thermische Kontinuität und den erforderlichen Feuchteschutz, um eine lange Lebensdauer zu gewährleisten.

Das Heritage Quad zeigt, wie sich eine komplexe Dachgeometrie mithilfe digitaler Planung, individueller Vorfertigung und eines anpassungsfähigen Stehfalzsystems präzise umsetzen lässt. So fügt sich die zeitgenössische Gebäudehülle in den historischen Kontext des York Minster ein.

Zeichen (inkl. Leerzeichen): 3.429

Bildmaterial:

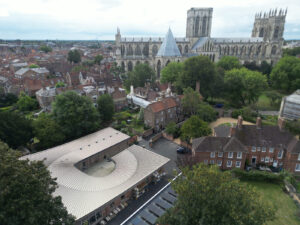

York Minster in York prägt mit seinen mittelalterlichen Bauten das historische Umfeld des Heritage Quad. (Foto: Kalzip GmbH)

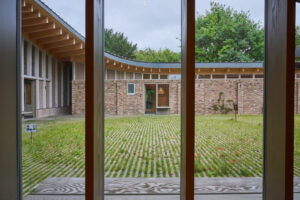

Der Innenhof des Heritage Quad bildet das Zentrum der Anlage. Die radial angeordnete Dachfläche führt das Regenwasser in Richtung Hof. (Foto: Kalzip GmbH)

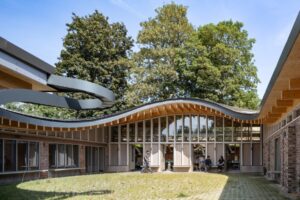

Der wellenförmige Dachverlauf entsteht durch individuell gefertigte Stehfalzprofile und das Flexicon-Unterstützungssystem von Kalzip. (Foto: Kalzip GmbH)

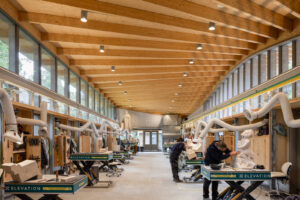

Die Werkstätten im Heritage Quad bieten Raum für Steinmetzarbeiten und weitere traditionelle Handwerksberufe, die dem Erhalt des York Minster dienen. (Foto: Kalzip GmbH)

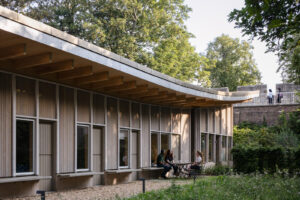

Dach und Fassaden im Innenhof des Heritage Quad greifen gestalterisch ineinander. (Foto: Kalzip GmbH)
